Sensor Logger 使用指南

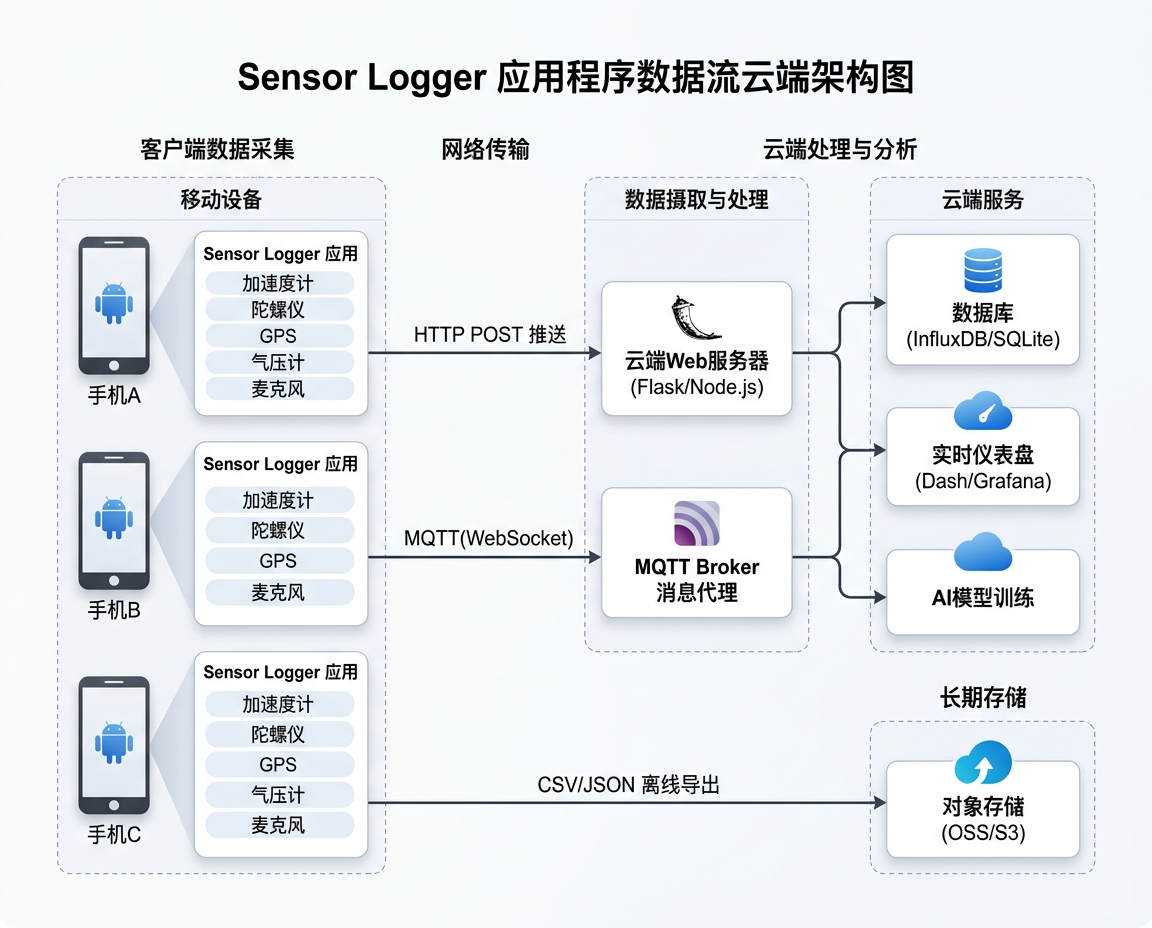

Sensor Logger 多设备数据上云处理架构

App 简介

属性	值
名称	Sensor Logger
平台	iOS + Android (跨平台)
开发者	Kelvin Choi (Tsz Hei Choi)
价格	免费 (Plus/Pro 解锁高级功能)
官网	tszheichoi.com/sensorlogger
GitHub 社区	awesome-sensor-logger

为什么推荐 Sensor Logger

免费、跨平台 (iOS + Android)、原生 MQTT 支持、JSON 导出、社区活跃,非常适合课堂教学场景。

---

支持的传感器

手机内置传感器

传感器	数据字段	iOS	Android
加速度计	x, y, z (m/s²)
陀螺仪	x, y, z (rad/s)
磁力计	x, y, z (μT)
重力	x, y, z (m/s²)
气压计	pressure (hPa), relativeAltitude (m)
GPS	latitude, longitude, altitude, speed, bearing
麦克风	音频录制 / 响度 (dB)
摄像头	图片/视频 (前置/后置), 深度信息
计步器	steps
设备状态	电池电量/充电状态, 屏幕亮度
环境光	lux
Wi-Fi 扫描	附近热点信息
电池温度	temperature (°C)

可穿戴设备传感器

传感器	Apple Watch	WearOS
心率
手腕运动
位置
气压计

外部传感器

• 蓝牙 Beacon: 扫描附近 BLE 广播设备
• AirPods 运动: 头部追踪数据 (仅 iOS)
• MQTT 订阅: 可接收外部 MQTT Topic 的数据并记录

---

数据导出格式

格式	说明
CSV (单独)	每个传感器一个 CSV 文件
CSV (合并)	所有传感器合并到一个 CSV,可重采样对齐 (Plus/Pro)
JSON	原始 JSON 格式
Excel	.xlsx 格式
KML	GPS 轨迹,可导入 Google Earth
SQLite	数据库格式,方便大数据量查询

---

数据上云: 三条路线

路线一: HTTP POST 实时推送

最简单的上云方式,App 每秒自动 POST JSON 数据到你的服务器。

方案 A: 本仓库自带服务 (推荐)

本仓库提供了完整的 Sensor Logger 接收服务 + 实时仪表盘 + ngrok 公网穿透方案。

功能特点

功能	说明
局域网模式	同一 WiFi 下直接访问 http://<电脑IP>:8080
5G/公网模式	通过 ngrok 隧道，手机使用移动网络也能推送数据
实时仪表盘	浏览器访问 /dashboard 查看传感器波形
数据存储	自动保存为 CSV 文件到 data/ 目录
一键管理	系统托盘图标，一键启动/停止服务和隧道

快速开始

1. 安装依赖

   pip install flask pystray pillow


2. 下载 ngrok (如需公网访问)

3. 访问 ngrok.com 注册免费账号
4. 下载 Windows 版 ngrok.exe 放到项目根目录

5. 配置: ngrok config add-authtoken <你的token>

6. 启动服务

方式一：系统托盘一键启动（推荐）

# 双击运行
启动托盘程序.vbs

或命令行:

python scripts/tray.py

方式二：命令行启动

# 终端1：启动数据接收服务
python scripts/server.py -p 8080

# 终端2：启动 ngrok 隧道 (可选)
ngrok http 8080

1. 手机端配置
2. 打开 Sensor Logger App → 设置 → Push URL
3. 局域网模式: http://<电脑IP>:8080/data
4. 5G/公网模式: https://xxx.ngrok-free.dev/data (从 ngrok 获取)
5. 点击 Tap to Test Pushing 验证连通性

6. 开始录制，数据将实时推送到电脑

7. 查看仪表盘

8. 右键托盘图标 → 「打开仪表盘 (本地)」
9. 或浏览器访问: http://localhost:8080/dashboard

系统托盘菜单说明

菜单项	功能
▶ 一键启动全部	同时启动 Flask 服务和 ngrok 隧道
启动/停止本地服务	控制数据接收服务 (端口 8080)
启动/停止 ngrok	控制公网隧道
打开仪表盘 (本地)	浏览器打开本地仪表盘
打开仪表盘 (公网)	浏览器打开公网仪表盘
复制 Push URL	复制局域网或公网的推送地址

注意: ngrok 免费版每次启动会分配新的公网 URL，适合教学和测试使用。

---

方案 B: 自建 Flask 服务

如需自定义数据处理逻辑，可参考以下极简版 Flask 服务：

App 端配置

1. 启动托盘程序 (启动托盘程序.vbs 或 启动托盘程序.bat)
2. 右键系统托盘图标 → 「复制 Push URL (局域网)」
3. 打开 Sensor Logger 设置 (齿轮图标)
4. 找到 Push URL, 粘贴复制的地址 (格式: http://<电脑IP>:8080/data)
   • ⚠️ 注意: IP 地址是自动检测的，每台电脑不同，必须从托盘菜单复制
5. 点击 Tap to Test Pushing 验证连通性
6. 开始录制,数据将自动推送

JSON Payload 格式

每次推送的完整 JSON 结构:

{
  "messageId": 42,
  "sessionId": "a1b2c3d4-e5f6-7890",
  "deviceId": "iPhone-XYZ",
  "payload": [
    {
      "name": "accelerometer",
      "time": 1711526400000000000,
      "values": { "x": 0.023, "y": -0.981, "z": 0.045 }
    },
    {
      "name": "gyroscope",
      "time": 1711526400000000000,
      "values": { "x": 0.001, "y": -0.003, "z": 0.007 }
    },
    {
      "name": "magnetometer",
      "time": 1711526400100000000,
      "values": { "x": 25.3, "y": 5.1, "z": -40.2 }
    },
    {
      "name": "barometer",
      "time": 1711526400200000000,
      "values": { "pressure": 1013.25, "relativeAltitude": 0.0 }
    },
    {
      "name": "location",
      "time": 1711526401000000000,
      "values": {
        "latitude": 30.2741,
        "longitude": 120.1551,
        "altitude": 12.5,
        "speed": 1.2,
        "bearing": 180.0
      }
    }
  ]
}

字段说明

• messageId — 递增序号,用于处理乱序
• sessionId — 每次录制的唯一标识
• deviceId — 设备唯一标识
• time — UTC 纳秒级 epoch 时间戳
• payload — 本次推送的所有传感器数据数组
• Android 端部分传感器额外包含 accuracy 字段 (0=不可靠, 3=最高精度)

云端接收: Flask 极简版

from flask import Flask, request, jsonify
import json, csv, os

app = Flask(__name__)
os.makedirs("data", exist_ok=True)

@app.route("/data", methods=["POST"])
def receive():
    data = request.get_json()
    sid = data.get("sessionId", "unknown")
    did = data.get("deviceId", "unknown")

    filepath = f"data/{sid}.csv"
    is_new = not os.path.exists(filepath)

    with open(filepath, "a", newline="") as f:
        w = csv.writer(f)
        if is_new:
            w.writerow(["time_ns", "device", "sensor", "x", "y", "z", "extra"])
        for item in data.get("payload", []):
            v = item.get("values", {})
            w.writerow([
                item["time"], did, item["name"],
                v.get("x", v.get("latitude", v.get("pressure", ""))),
                v.get("y", v.get("longitude", v.get("relativeAltitude", ""))),
                v.get("z", v.get("altitude", "")),
                json.dumps({k: v2 for k, v2 in v.items()
                           if k not in ("x","y","z")}, ensure_ascii=False) or ""
            ])
    return jsonify(status="ok"), 200

if __name__ == "__main__":
    app.run(host="0.0.0.0", port=8000)

云端接收: 实时可视化 (Dash)

官方提供的 Plotly Dash 实时仪表盘方案,可边采集边看波形:

import dash
from dash.dependencies import Output, Input
from dash import dcc, html
from datetime import datetime
import json, plotly.graph_objs as go
from collections import deque
from flask import Flask, request

server = Flask(__name__)
app = dash.Dash(__name__, server=server)

MAX_POINTS = 1000

time_q = deque(maxlen=MAX_POINTS)
ax, ay, az = deque(maxlen=MAX_POINTS), deque(maxlen=MAX_POINTS), deque(maxlen=MAX_POINTS)

app.layout = html.Div([
    html.H2("Sensor Logger 实时加速度"),
    dcc.Graph(id="live"),
    dcc.Interval(id="tick", interval=200),
])

@app.callback(Output("live", "figure"), Input("tick", "n_intervals"))
def update(_):
    traces = [go.Scatter(x=list(time_q), y=list(d), name=n)
              for d, n in zip([ax, ay, az], ["X", "Y", "Z"])]
    layout = go.Layout(xaxis={"type": "date"}, yaxis={"title": "加速度 (m/s²)"})
    if time_q:
        layout["xaxis"]["range"] = [min(time_q), max(time_q)]
    return {"data": traces, "layout": layout}

@server.route("/data", methods=["POST"])
def data():
    for d in json.loads(request.data).get("payload", []):
        if d.get("name") == "accelerometer":
            ts = datetime.fromtimestamp(d["time"] / 1e9)
            if not time_q or ts > time_q[-1]:
                time_q.append(ts)
                ax.append(d["values"]["x"])
                ay.append(d["values"]["y"])
                az.append(d["values"]["z"])
    return "ok"

if __name__ == "__main__":
    app.run_server(port=8000, host="0.0.0.0")

启动后浏览器打开 http://服务器IP:8000,App Push URL 填同一地址的 /data,即可实时看到加速度波形。

---

路线二: MQTT 消息队列 (推荐多设备)

MQTT 是 IoT 标准协议,发布/订阅 模式天然支持多设备同时采集,非常适合全班同时上课实验。

架构

┌─────────┐                                   ┌──────────────┐
│ 手机 A  │──publish──►                        │ 实时仪表盘    │
├─────────┤            ┌────────────────┐      ├──────────────┤
│ 手机 B  │──publish──►│  MQTT Broker   │──►   │ 数据存储服务  │
├─────────┤            │  (云端消息代理) │      ├──────────────┤
│ 手机 C  │──publish──►└────────────────┘──►   │ AI 推理服务   │
└─────────┘                                    └──────────────┘

App 端配置

1. 设置 → Push via MQTT (需 Plus/Pro 版本)
2. 填入 Broker 连接信息:

参数	示例值	说明
Broker URL	wss://broker.emqx.io:8084/mqtt	必须是 WebSocket (wss://) 地址
Topic	sensor/${deviceId}	支持 ${deviceId} ${sessionId} 变量
Username	(按 Broker 要求)	公共 Broker 可留空
Password	(按 Broker 要求)	公共 Broker 可留空

WebSocket 限制

Sensor Logger MQTT 仅支持 WebSocket (wss://) 传输,不支持原生 TCP 1883 端口。选择 Broker 时须确认支持 WSS。

MQTT Broker 选型

Broker	类型	WSS 端口	免费额度	推荐场景
EMQX Cloud Serverless	托管	8084	100万次连接/月	国内教学首选
HiveMQ Cloud	托管	8884	100 连接	海外网络
EMQX 开源版	自建 Docker	自定义	无限	私有化部署
Mosquitto	自建 Docker	自定义	无限	轻量级
emqx.io 公共	公共测试	8084	无限 (不保证可用)	快速测试

云端订阅: Python + SQLite

import paho.mqtt.client as mqtt
import json, sqlite3
from datetime import datetime

# 初始化数据库
db = sqlite3.connect("sensor_cloud.db", check_same_thread=False)
db.execute("""CREATE TABLE IF NOT EXISTS readings (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    recv_time TEXT, device TEXT, session TEXT,
    sensor TEXT, time_ns INTEGER,
    val_json TEXT
)""")

def on_connect(client, userdata, flags, rc):
    print(f"已连接 Broker, rc={rc}")
    client.subscribe("sensor/#")  # 订阅所有设备

def on_message(client, userdata, msg):
    data = json.loads(msg.payload.decode())
    device = data.get("deviceId", "")
    session = data.get("sessionId", "")
    now = datetime.utcnow().isoformat()

    for item in data.get("payload", []):
        db.execute(
            "INSERT INTO readings (recv_time,device,session,sensor,time_ns,val_json) VALUES (?,?,?,?,?,?)",
            [now, device, session, item["name"], item["time"], json.dumps(item["values"])]
        )
    db.commit()

client = mqtt.Client(transport="websockets")
client.tls_set()  # wss 需要 TLS
client.on_connect = on_connect
client.on_message = on_message
client.connect("broker.emqx.io", 8084)
print("开始监听 MQTT 消息...")
client.loop_forever()

启动后,所有学生手机的数据自动汇入 sensor_cloud.db,可用 SQL 查询任意设备、任意传感器的数据。

MQTT 实时仪表盘 (Web)

官方提供了现成的 Web 可视化方案:

git clone https://github.com/tszheichoi/sensor-logger-streaming-demo-app.git
cd sensor-logger-streaming-demo-app
npm install

创建 .env 文件:

VITE_MQTT_BROKER_URL=wss://broker.emqx.io:8084/mqtt
VITE_MQTT_USERNAME=
VITE_MQTT_PASSWORD=
VITE_MQTT_TOPIC=sensor-logger

npm run dev
# 浏览器打开 http://localhost:5173

App 端 Topic 设为 sensor-logger,即可在网页上实时看到所有设备的传感器数据流。

---

路线三: 离线文件上传

采集完成后批量上传,适合课后作业或大数据量场景。

导出与上传流程

录制完成 → App内选择导出格式 → Share → 上传目标
                                       ├── iCloud Drive / Google Drive (手动)
                                       ├── Python 脚本批量 POST (自动)
                                       └── 对象存储 OSS/S3 (自动触发云函数)

批量上传脚本

import requests, glob, os

API = "https://your-server.com/api/upload"

for fp in glob.glob("exports/*.csv"):
    with open(fp, "rb") as f:
        r = requests.post(API, files={"file": (os.path.basename(fp), f)})
        print(f"{fp}: {r.status_code}")

云端接收并入库

from flask import Flask, request
import pandas as pd, os

app = Flask(__name__)

@app.route("/api/upload", methods=["POST"])
def upload():
    f = request.files["file"]
    save_path = f"uploads/{f.filename}"
    f.save(save_path)

    # 读入 pandas 做预处理
    df = pd.read_csv(save_path)
    print(f"收到 {f.filename}: {len(df)} 行, 列: {list(df.columns)}")

    # 可继续写入数据库、触发分析流水线...
    return {"status": "ok", "rows": len(df)}, 200

if __name__ == "__main__":
    app.run(host="0.0.0.0", port=5000)

---

三条路线对比

对比项	HTTP POST	MQTT	离线上传
实时性	~1 秒	~200 毫秒	非实时
多设备	一般	优秀 (pub/sub 解耦)	优秀
复杂度	低 (一个 Flask 路由)	中 (需 Broker)	低
断网容错	数据丢失	数据丢失	不丢失
免费版可用		需 Plus/Pro
适合场景	单人/少设备验证	全班同时采集	课后批量分析

教学推荐组合

• 个人实验 → HTTP POST + Flask 极简服务,5 分钟搭好
• 课堂多人 → MQTT + EMQX Cloud + Web 仪表盘,所有学生数据实时汇聚
• 课后作业 → CSV 导出 + Python 离线分析,零门槛

---

跨平台一致性设置

Sensor Logger 提供 Standardise Units & Frame 选项:

设置项	关闭	开启
加速度单位	iOS: g / Android: m/s²	统一为 m/s²
坐标系	各平台原生	统一为 ENU (东-北-天)

跨平台实验必开

如果课堂上 iOS 和 Android 混用,务必开启此选项,否则同一手势在不同平台产生的数据方向和量级不同,无法直接对比。

---

云平台托管方案

方案 A: Grafana Cloud + Telegraf

社区项目 sensorlogger-telegraf 提供开箱即用配置:

Sensor Logger → HTTP POST → Telegraf (数据中继)
     → InfluxDB Cloud (时序数据库) → Grafana (可视化仪表盘)

方案 B: 阿里云 IoT

Sensor Logger → MQTT → 阿里云 IoT Platform
     → 规则引擎 → 函数计算 / 表格存储 / DataV 大屏

方案 C: AWS IoT Core

Sensor Logger → MQTT → AWS IoT Core
     → IoT Rule → Lambda + DynamoDB / S3

---

延伸阅读

• Sensor Logger 官网
• Sensor Logger 帮助文档
• awesome-sensor-logger (社区资源汇总)
• MQTT 实时仪表盘源码
• Telegraf 集成方案
