手机传感器技术

智能手机内置传感器 —— 原理、硬件与编程实践

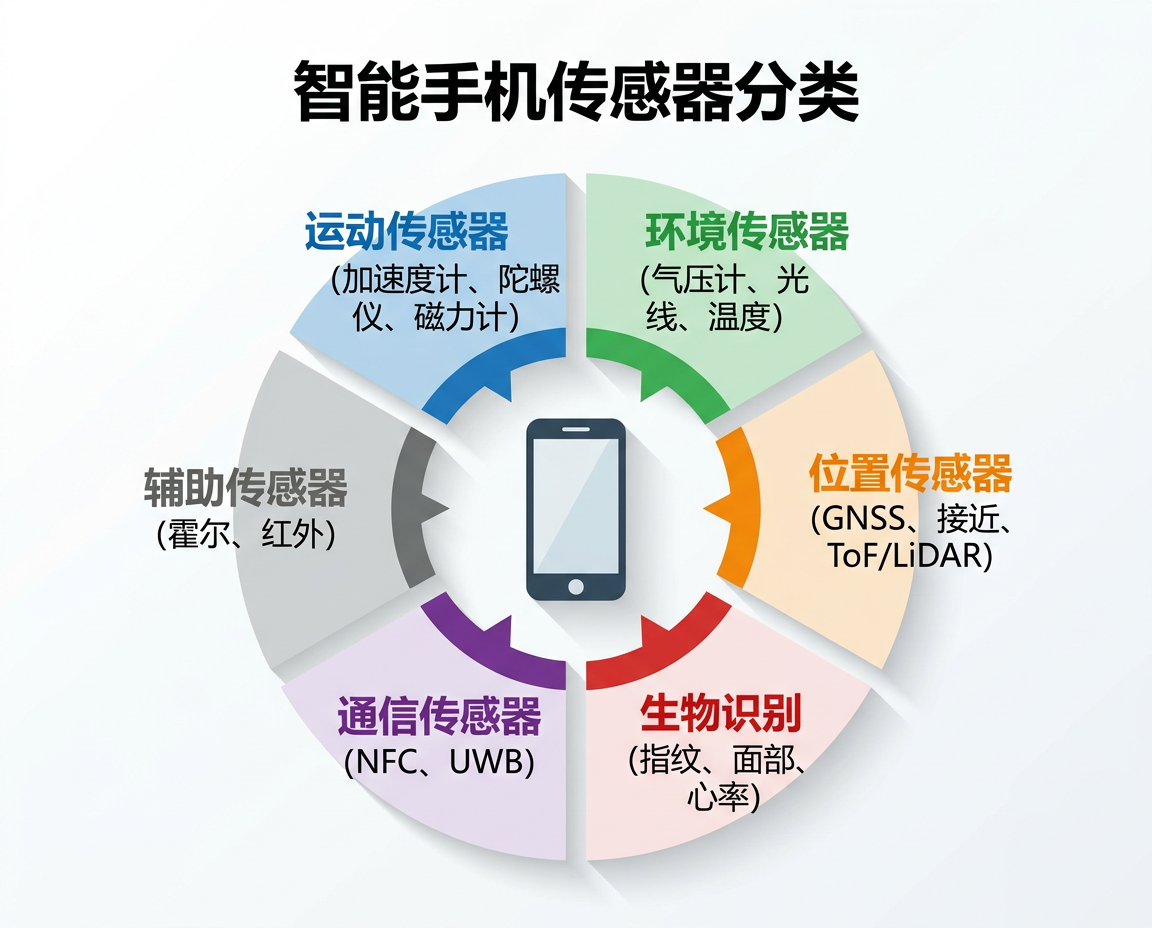

现代智能手机内置的各类传感器

---

课程简介

现代智能手机内置了 15-20 种不同类型的传感器,从测量加速度的 MEMS 加速度计到实现厘米级定位的 UWB 超宽带芯片,这些传感器构成了手机感知物理世界的"感官系统"。

本站点系统梳理了智能手机中各类传感器的 硬件原理、芯片实现、系统架构与编程接口,并提供基于 SensorLog 等工具的动手实验指南,适合作为移动传感器技术课程的教学参考。

---

内容结构

• 运动类传感器

  ---

  加速度计、陀螺仪、磁力计 —— 手机感知运动与姿态的核心器件

  查看详情

• 环境类传感器

  ---

  气压计、环境光、温湿度 —— 感知周围环境的物理参数

  查看详情

• 位置与距离

  ---

  GNSS、接近传感器、ToF、LiDAR —— 定位与测距技术

  查看详情

• 生物识别

  ---

  指纹、面部识别、心率与血氧 —— 身份认证与健康监测

  查看详情

• 通信与其他

  ---

  NFC、UWB、霍尔传感器、红外 —— 近场通信与辅助感知

  查看详情

• 编程接口

  ---

  Android Sensor API 与 iOS Core Motion 编程实践

  查看详情

---

传感器速查表

分类	传感器	硬件技术	典型芯片	可编程采集
运动	加速度计	MEMS 电容式	Bosch BMA456
运动	陀螺仪	MEMS 科氏力	ST LSM6DSO
运动	磁力计	霍尔/磁阻效应	AKM AK09918
环境	气压计	MEMS 压阻式	Bosch BMP390
环境	环境光	光电二极管	AMS TSL2591
环境	温度	热敏电阻	—
位置	GNSS	卫星射频	Broadcom BCM47765
位置	接近传感器	红外反射	AMS TMD2772
位置	ToF	激光飞行时间	ST VL53L5CX
位置	LiDAR	dToF 激光阵列	Sony IMX590
生物	指纹	电容/光学/超声波	Qualcomm 3D Sonic
生物	面部(结构光)	IR 点阵投影	Apple TrueDepth
通信	NFC	13.56 MHz 感应	NXP SN220
通信	UWB	超宽带脉冲	Apple U2 / NXP SR150

---

实验实践

本课程提供完整的传感器数据采集实验环境,支持通过 Sensor Logger APP 将手机传感器数据实时推送到电脑进行分析和可视化。

数据采集系统特点

• 局域网模式 - 同一WiFi下直接传输,低延迟
• 5G公网模式 - 通过ngrok隧道,手机使用移动网络也能推送
• 多设备支持 - 同时接入多个手机,支持设备切换对比
• 实时仪表盘 - 浏览器查看传感器波形,支持暂停/继续
• 自动存储 - 数据自动保存为CSV,便于后续分析

快速开始

1. 电脑上双击 启动托盘程序.vbs
2. 右键托盘图标 → 「复制 Push URL (局域网)」
3. 手机 Sensor Logger → 设置 → 粘贴URL → 测试推送
4. 右键托盘图标 → 「打开仪表盘」查看实时数据

查看详细指南

---

技术栈

本站点使用 MkDocs + Material for MkDocs 构建,遵循 Docs-as-Code 理念,源码托管于 GitHub,通过 GitHub Actions 自动部署至 GitHub Pages。
