传感器总览¶
智能手机传感器发展简史¶
| 年代 | 里程碑事件 |
|---|---|
| 2007 | iPhone 初代搭载加速度计,实现自动旋屏 |
| 2008 | Android G1 引入加速度计、指南针 |
| 2010 | iPhone 4 加入陀螺仪,三轴运动感知成为标配 |
| 2013 | iPhone 5s 引入 M7 协处理器,低功耗持续运动追踪;指纹识别 (Touch ID) 首次出现 |
| 2014 | 气压计开始普及,用于楼层检测与海拔辅助 |
| 2017 | iPhone X 引入 Face ID (TrueDepth 结构光),3D 面部识别取代指纹 |
| 2019 | UWB 超宽带芯片 (Apple U1) 首次进入手机 |
| 2020 | iPhone 12 Pro 搭载 LiDAR 扫描仪,dToF 深度感知进入消费级 |
| 2023 | 屏下超声波指纹、大面积 ToF 传感器成为旗舰标配 |
传感器分类体系¶
智能手机传感器可从 物理量类型 和 实现方式 两个维度进行分类:
按感知物理量分类¶
智能手机传感器
├── 力学量传感器
│ ├── 加速度计 (线性加速度)
│ ├── 陀螺仪 (角速度)
│ └── 气压计 (大气压力)
├── 电磁量传感器
│ ├── 磁力计 (地磁场)
│ ├── NFC (近场磁耦合)
│ ├── UWB (超宽带射频)
│ └── 霍尔传感器 (磁场)
├── 光学传感器
│ ├── 环境光传感器 (照度)
│ ├── 接近传感器 (红外反射)
│ ├── ToF 传感器 (飞行时间测距)
│ ├── LiDAR (激光雷达)
│ ├── 指纹传感器-光学型 (光学成像)
│ └── 结构光 (3D 面部)
├── 生物信号传感器
│ ├── PPG 心率传感器 (光电脉搏)
│ ├── SpO2 血氧传感器 (双波长)
│ └── 指纹传感器-电容/超声波型
└── 位置传感器
└── GNSS 接收器 (卫星射频)
按硬件实现技术分类¶
| 技术类型 | 说明 | 对应传感器 |
|---|---|---|
| MEMS | 微机电系统,硅基微加工 | 加速度计、陀螺仪、气压计 |
| 光电 | 光电转换与光学成像 | 环境光、接近、ToF、LiDAR、光学指纹 |
| 磁敏 | 霍尔效应 / 磁阻效应 | 磁力计、霍尔传感器 |
| 射频 | 电磁波发射与接收 | GNSS、NFC、UWB |
| 压电/超声 | 压电效应产生与检测超声波 | 超声波指纹 |
| 红外 | 红外发射与结构光投影 | 面部识别 (TrueDepth)、红外遥控 |
MEMS 技术基础¶
什么是 MEMS?
MEMS (Micro-Electro-Mechanical Systems, 微机电系统) 是将微米级的机械结构与电子电路集成在同一硅芯片上的技术。手机中的加速度计、陀螺仪和气压计都是典型的 MEMS 器件。
MEMS 传感器的基本结构¶
MEMS 传感器通常包含以下核心部分:
- 可动质量块 (Proof Mass): 硅材料刻蚀而成的微小质量块,悬挂在弹性梁上
- 弹性悬挂结构 (Suspension): 弹簧状的硅梁,允许质量块在特定方向运动
- 检测电容/压阻: 将质量块的位移转换为电信号
- ASIC 信号处理电路: 放大、滤波、ADC 转换,输出数字信号
MEMS 制造工艺¶
| 工艺 | 说明 |
|---|---|
| 体微加工 (Bulk Micromachining) | 在硅基片体内刻蚀出三维结构 |
| 表面微加工 (Surface Micromachining) | 在基片表面逐层沉积/刻蚀薄膜 |
| LIGA | 光刻-电铸-注模,适合高深宽比结构 |
| 键合 (Wafer Bonding) | 多层硅片键合形成密封腔体 |
主要 MEMS 供应商¶
| 供应商 | 总部 | 代表产品 |
|---|---|---|
| Bosch Sensortec | 德国 | BMA456 (加速度计)、BMI260 (IMU)、BMP390 (气压计) |
| STMicroelectronics | 瑞士/意大利 | LSM6DSO (6轴 IMU)、LPS22HH (气压计)、VL53L5CX (ToF) |
| TDK InvenSense | 日本/美国 | ICM-42688-P (6轴 IMU)、ICP-10111 (气压计) |
| AKM (旭化成) | 日本 | AK09918 (磁力计) |

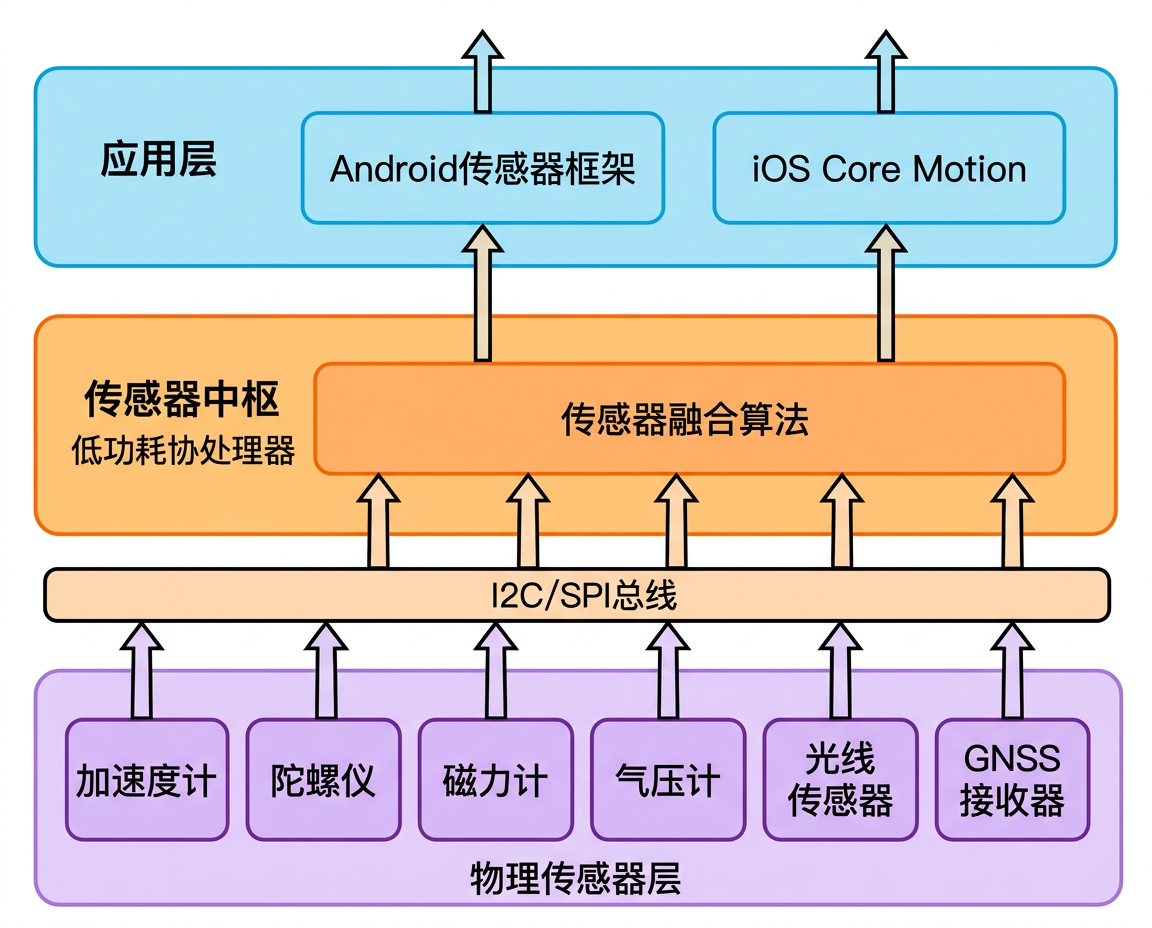

传感器系统架构¶
在手机内部,传感器并非直接连接到主 CPU,而是通过专用的 传感器中枢 (Sensor Hub) 进行管理:
传感器通信接口¶
| 接口 | 速率 | 特点 | 使用场景 |
|---|---|---|---|
| I2C | 100-400 kbps | 两线制,节省引脚 | 光线、接近、磁力计 |
| SPI | 1-10 Mbps | 四线制,高速 | IMU (加速度+陀螺仪) |
| I3C | 12.5 Mbps | I2C 后继,带内中断 | 新一代传感器 |
| UART | 可变 | 串行通信 | GNSS 模块 |
传感器融合¶
传感器融合 (Sensor Fusion)
单个传感器的数据往往有噪声和漂移,将多个传感器的数据通过算法融合,可以得到更准确、更鲁棒的结果。
常见融合组合¶
| 融合类型 | 输入传感器 | 输出结果 | 典型算法 |
|---|---|---|---|
| 9轴融合 | 加速度计 + 陀螺仪 + 磁力计 | 绝对姿态 (四元数/欧拉角) | 互补滤波、Madgwick、EKF |
| 6轴融合 | 加速度计 + 陀螺仪 | 相对姿态 (游戏旋转矢量) | 互补滤波、卡尔曼滤波 |
| 线性加速度 | 加速度计 + 陀螺仪 | 去除重力后的加速度 | 高通滤波 |
| 步态检测 | 加速度计 + 气压计 | 步数 + 楼层变化 | 峰值检测 + 气压差分 |
| 定位融合 | GNSS + IMU + 气压计 | 高精度 3D 位置 | EKF / 粒子滤波 |
Android 复合传感器¶
Android 系统内置了多种复合传感器 (Composite Sensors),由底层硬件传感器融合而来:
| 复合传感器 | 来源 | Android 常量 |
|---|---|---|
| 线性加速度 | 加速度计 + 陀螺仪 | TYPE_LINEAR_ACCELERATION |
| 重力 | 加速度计 + 陀螺仪 | TYPE_GRAVITY |
| 旋转矢量 | 加速度 + 陀螺 + 磁力 | TYPE_ROTATION_VECTOR |
| 游戏旋转矢量 | 加速度 + 陀螺仪 | TYPE_GAME_ROTATION_VECTOR |
| 地磁旋转矢量 | 加速度 + 磁力计 | TYPE_GEOMAGNETIC_ROTATION_VECTOR |
| 计步器 | 加速度计 | TYPE_STEP_COUNTER |
| 显著运动 | 加速度计 | TYPE_SIGNIFICANT_MOTION |
