磁力计 (Magnetometer)¶
基本信息¶
| 属性 | 值 |
|---|---|
| 物理量 | 磁场强度 |
| 量程 | 通常 ±4900 μT |
| 单位 | μT (微特斯拉) |
| 自由度 | 3轴 (X, Y, Z) |
| 采样率 | 通常 10-100 Hz |
| 功耗 | ~100-300 μA |
| Android 常量 | Sensor.TYPE_MAGNETIC_FIELD |
| iOS 框架 | CMMagnetometerData (Core Motion) |
工作原理¶
手机磁力计的作用类似于电子指南针,通过测量地球磁场的三维分量来确定朝向。
霍尔效应型¶
当电流通过导体时,垂直于电流方向施加磁场,载流子受洛伦兹力偏转,在导体两侧产生电位差 (霍尔电压):
\[V_H = \frac{I \cdot B}{n \cdot e \cdot d}\]
其中:
- \(I\) — 通过导体的电流
- \(B\) — 磁感应强度
- \(n\) — 载流子浓度
- \(e\) — 电子电荷
- \(d\) — 导体厚度
磁阻效应型 (AMR/TMR)¶
| 类型 | 全称 | 原理 | 灵敏度 |
|---|---|---|---|
| AMR | 各向异性磁阻 | 铁磁材料电阻随磁场方向变化 | 中等 |
| GMR | 巨磁阻 | 多层磁性薄膜结构 | 较高 |
| TMR | 隧道磁阻 | 磁性隧道结,量子隧穿效应 | 最高 |
对比
霍尔效应型结构简单、成本低,但灵敏度较低;TMR 型灵敏度最高但成本较高。现代高端手机多采用 TMR 或 AMR 型磁力计。
典型芯片¶
| 芯片型号 | 厂商 | 技术 | 量程 | 分辨率 | 噪声 |
|---|---|---|---|---|---|
| AK09918 | AKM | 霍尔效应 | ±4912 μT | 0.15 μT | 低 |
| BMM150 | Bosch | 霍尔效应 | ±1300/±2500 μT | 0.3 μT | 低 |
| MMC5983MA | MEMSIC | AMR | ±800 μT | 0.0625 μT | 极低 |
| LIS2MDL | ST | AMR | ±5000 μT | 1.5 mGauss | 低 |

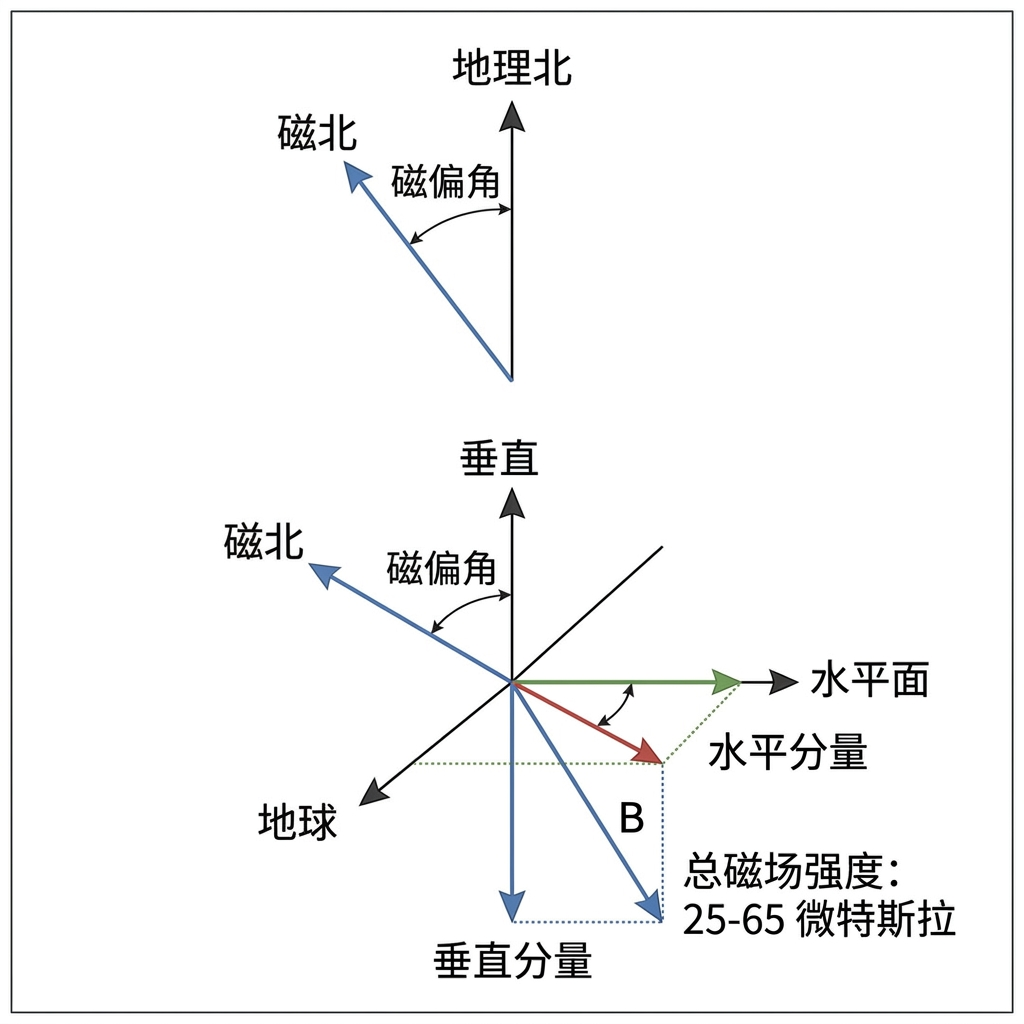

地磁场基础知识¶
地球磁场强度约 25-65 μT,可分解为:
- 水平分量 \(B_H\): 指向磁北方向
- 垂直分量 \(B_V\): 指向地心 (北半球向下)
- 磁倾角 (Inclination): 磁场与水平面的夹角
- 磁偏角 (Declination): 磁北与地理北的偏差
| 地区 | 总磁场强度 | 水平分量 | 磁倾角 |
|---|---|---|---|
| 北京 | ~54 μT | ~30 μT | ~58° |
| 赤道 | ~35 μT | ~35 μT | ~0° |
| 伦敦 | ~50 μT | ~19 μT | ~67° |
磁力计标定¶
硬铁干扰 (Hard Iron)¶
手机内部的永磁材料 (扬声器磁铁、马达等) 会产生恒定的偏置磁场,使测量值整体偏移:
\[\vec{B}_{measured} = \vec{B}_{true} + \vec{B}_{hard}\]
在三维空间中,未标定的数据点会形成一个偏离原点的球面。
软铁干扰 (Soft Iron)¶
手机内部的铁磁材料 (金属外壳、电路板等) 会扭曲磁场分布,使球面变成椭球面:
\[\vec{B}_{measured} = \mathbf{A} \cdot \vec{B}_{true} + \vec{b}\]
标定方法¶
"8"字标定: 用户持手机在空中画"∞"形,使各方向均被采样,然后通过椭球拟合算法求解偏置向量 \(\vec{b}\) 和变换矩阵 \(\mathbf{A}^{-1}\)。
import numpy as np
def calibrate_magnetometer(raw_data):
"""
椭球拟合标定 (简化版)
raw_data: Nx3 数组 [(mx, my, mz), ...]
返回: offset (硬铁偏置), scale (软铁校正)
"""
# 求各轴最大最小值的中点作为偏置估计
offset = np.mean([np.max(raw_data, axis=0),
np.min(raw_data, axis=0)], axis=0)
# 求各轴范围作为比例因子
ranges = np.max(raw_data, axis=0) - np.min(raw_data, axis=0)
avg_range = np.mean(ranges)
scale = avg_range / ranges
return offset, scale
def apply_calibration(raw, offset, scale):
"""应用标定参数"""
return (raw - offset) * scale
应用实例¶
电子指南针¶
import math
def compass_heading(mx, my, mz, pitch, roll):
"""
计算磁航向角 (需要倾斜补偿)
mx, my, mz: 磁力计读数 (μT)
pitch, roll: 由加速度计得到的倾斜角 (rad)
"""
# 倾斜补偿
mx_comp = (mx * math.cos(pitch)
+ mz * math.sin(pitch))
my_comp = (mx * math.sin(roll) * math.sin(pitch)
+ my * math.cos(roll)
- mz * math.sin(roll) * math.cos(pitch))
# 计算航向角
heading = math.atan2(-my_comp, mx_comp)
heading_deg = math.degrees(heading)
if heading_deg < 0:
heading_deg += 360
return heading_deg
