温湿度传感器¶
温度传感器¶
基本信息¶
| 属性 | 值 |
|---|---|
| 物理量 | 温度 |
| 量程 | -40°C 至 +85°C |
| 单位 | °C |
| 精度 | ±0.5-±1°C |
| Android 常量 | Sensor.TYPE_AMBIENT_TEMPERATURE |
工作原理¶

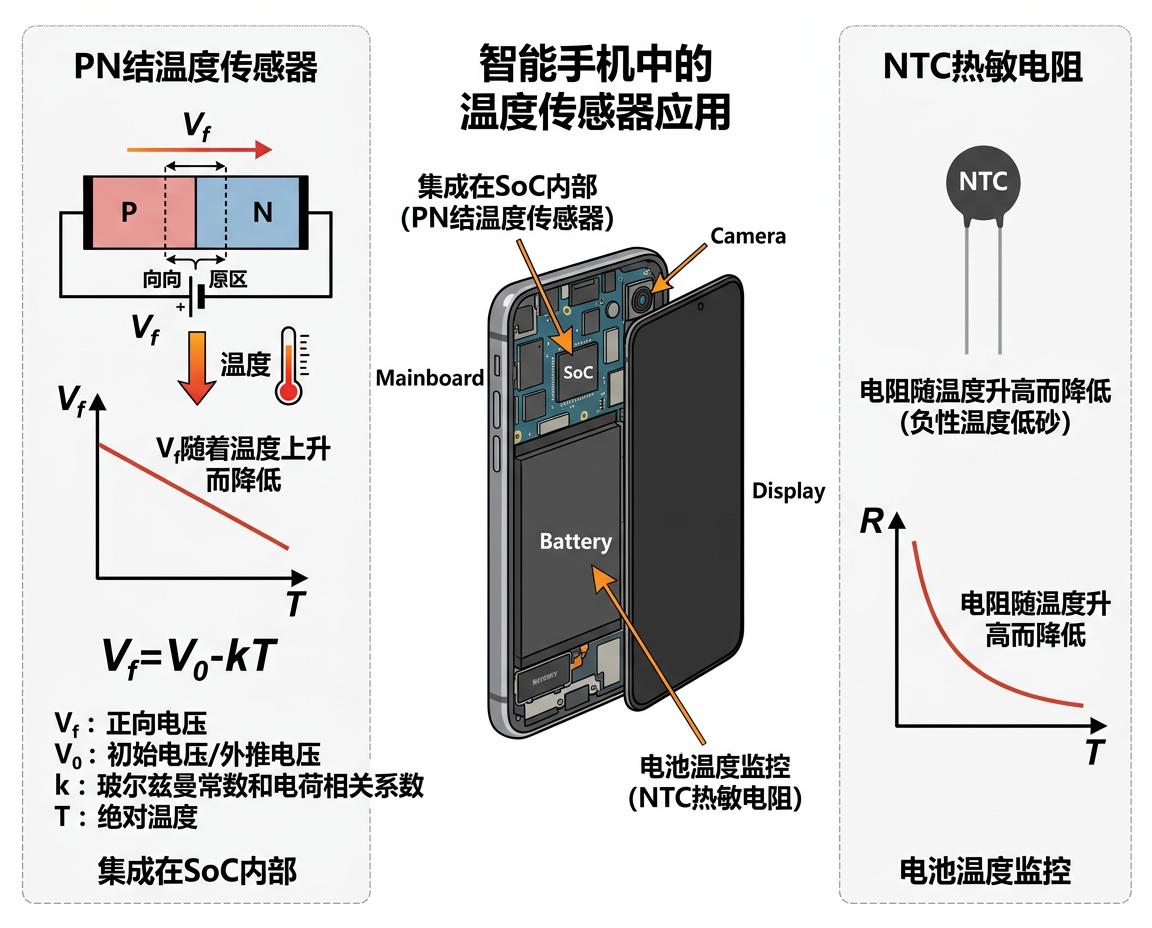

手机中的温度传感器通常有两种实现:
1. PN 结温度传感器
利用 PN 结正向压降随温度变化的特性:
\[V_f = V_0 - k \cdot T\]
其中 \(k\) 约为 -2 mV/°C。集成在 SoC 内部,主要用于监控芯片温度。
2. 热敏电阻 (NTC/PTC)
| 类型 | 特性 | 用途 |
|---|---|---|
| NTC | 温度升高,电阻减小 | 电池温度监控 |
| PTC | 温度升高,电阻增大 | 过流保护 |
注意
手机内部的温度传感器测量的是 芯片/电池温度,受 SoC 发热影响严重,不能准确反映环境温度。只有少数机型 (如早期三星 Galaxy S4) 配备了独立的环境温度传感器。
湿度传感器¶
基本信息¶
| 属性 | 值 |
|---|---|
| 物理量 | 相对湿度 |
| 量程 | 0-100% RH |
| 单位 | %RH |
| 精度 | ±3-±5% RH |
| Android 常量 | Sensor.TYPE_RELATIVE_HUMIDITY |
工作原理¶
电容式湿度传感器: 两个电极之间填充吸湿性高分子材料,当环境湿度变化时,材料吸附/释放水分子,介电常数改变,从而改变电容值:
\[C = \varepsilon_r(RH) \cdot \varepsilon_0 \cdot \frac{A}{d}\]
搭载情况¶
湿度传感器在智能手机中 较为罕见,仅少数机型搭载:
| 机型 | 年份 | 芯片 |
|---|---|---|
| Samsung Galaxy S4 | 2013 | Sensirion SHTC1 |
| Samsung Galaxy S5 | 2014 | Sensirion SHTC1 |
| Samsung Galaxy Note 4 | 2014 | Sensirion SHTC1 |
此后主流手机基本不再搭载独立温湿度传感器。
典型芯片¶
| 芯片型号 | 厂商 | 温度精度 | 湿度精度 | 接口 | 尺寸 |
|---|---|---|---|---|---|
| SHTC3 | Sensirion | ±0.2°C | ±2% RH | I²C | 2×2 mm |
| HDC2080 | TI | ±0.2°C | ±2% RH | I²C | 1.5×1.5 mm |
| BME280 | Bosch | ±1.0°C | ±3% RH | I²C/SPI | 2.5×2.5 mm |
| AHT20 | Aosong | ±0.3°C | ±2% RH | I²C | 4×5 mm |
BME280
Bosch BME280 是少见的温度+湿度+气压三合一传感器,常用于气象站和户外设备。
关键参数解析¶
精度与分辨率¶
温度精度和分辨率是两个不同概念:
| 参数 | 定义 | 典型值 |
|---|---|---|
| 精度 | 测量值与真实值的偏差上限 | ±0.2 至 ±1°C |
| 分辨率 | 能区分的最小温度变化 | 0.01 至 0.1°C |
高分辨率传感器可以敏感地检测微小变化,即使绝对精度不高。
热时间常数¶
传感器从一个温度过渡到新温度的响应速度,定义为达到 63.2% 变化所需时间:
| 封装方式 | 热时间常数 | 说明 |
|---|---|---|
| PCB 集成 | 5-30 s | 受 PCB 热容量影响大 |
| 独立探头 | 1-5 s | 直接接触空气,响应快 |
| 液体浸没 | <1 s | 热传导效率最高 |
自热效应¶
传感器工作电流会产生焦耳热,导致测量值偏高:
\[\Delta T = P_{dissipated} \times R_{thermal}\]
例如传感器功耗 1 mW、热阻 100°C/W 时,\(\Delta T\) = 0.1°C。低功耗传感器 (如 DRV5032 的 0.54 μA) 自热效应可忽略不计。
应用实例¶
1. NTC 热敏电阻温度换算¶
import math
def ntc_resistance_to_temp(R, R0=10000, T0=298.15, B=3950):
"""NTC 热敏电阻阻值转温度 (B 参数方程)
R — 当前电阻值 (Ω)
R0 — 参考温度 T0 下的标称电阻 (默认 10kΩ)
T0 — 参考温度 (默认 298.15K = 25°C)
B — B 常数 (默认 3950K)
"""
# Steinhart-Hart 简化式: 1/T = 1/T0 + (1/B)*ln(R/R0)
inv_T = 1.0 / T0 + (1.0 / B) * math.log(R / R0)
T_kelvin = 1.0 / inv_T
return T_kelvin - 273.15 # 转为摄氏度
# 示例: 不同电阻值对应的温度
for r in [33000, 10000, 3300, 1200]:
print(f" R = {r:>6} Ω → T = {ntc_resistance_to_temp(r):>6.1f} °C")
2. 露点温度计算¶
import math
def dewpoint_from_temp_humidity(T, RH):
"""根据温度和相对湿度计算露点温度 (Magnus 公式)
T — 环境温度 (°C)
RH — 相对湿度 (%, 范围 1-100)
"""
# Magnus 公式常数 (适用于 -45°C 至 60°C)
a = 17.625
b = 243.04 # °C
gamma = (a * T) / (b + T) + math.log(RH / 100.0)
T_dew = (b * gamma) / (a - gamma)
return T_dew
# 示例: 不同温湿度条件下的露点
conditions = [(25, 60), (25, 30), (10, 90), (35, 80)]
for t, rh in conditions:
dp = dewpoint_from_temp_humidity(t, rh)
print(f" T={t}°C, RH={rh}% → 露点={dp:.1f}°C")
