环境光传感器 (Ambient Light Sensor)¶

基本信息¶

属性	值
物理量	光照强度
量程	0.01 - 100,000+ lux
单位	lux (勒克斯)
采样率	1-50 Hz
功耗	~2-10 μA
Android 常量	`Sensor.TYPE_LIGHT`
iOS 框架	系统自动管理 (无直接 API)

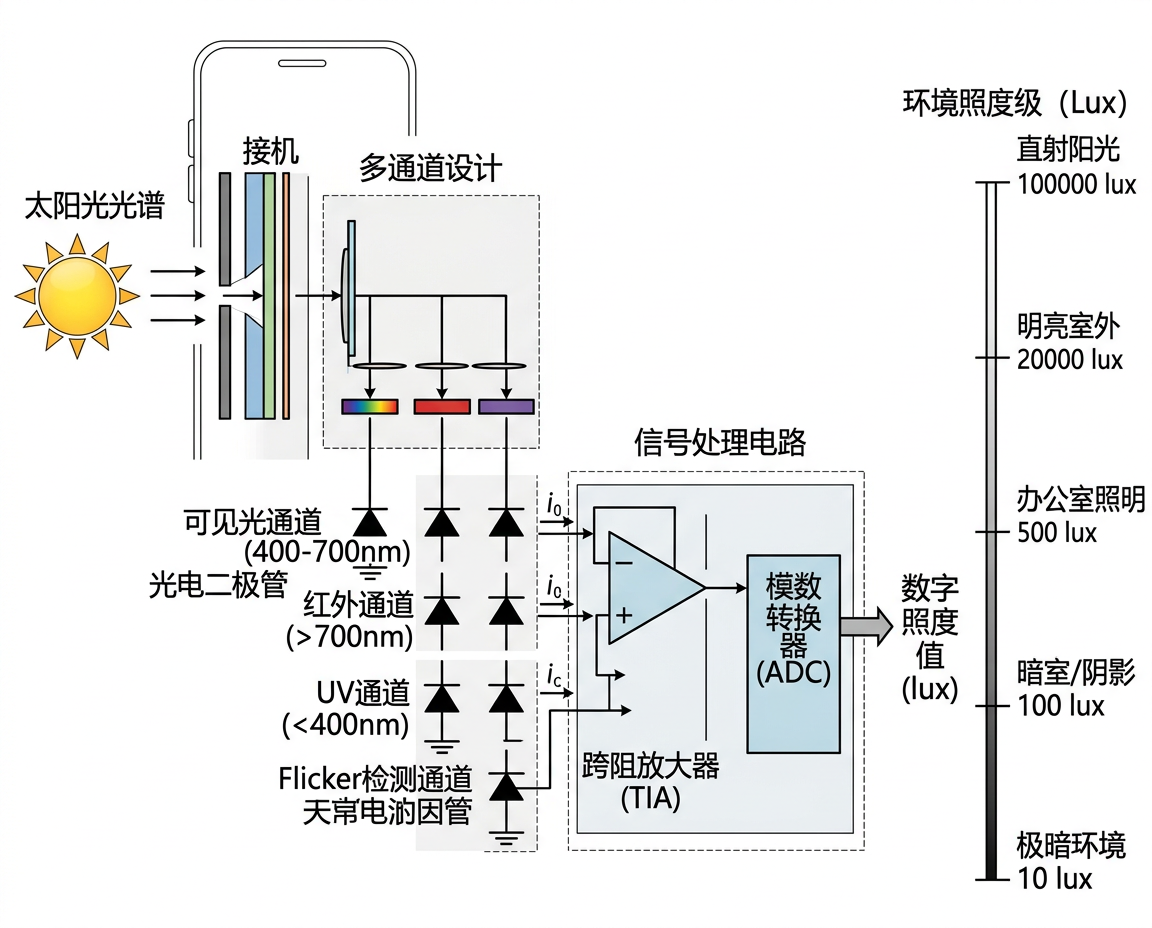

工作原理¶

光电二极管¶

环境光传感器的核心是一个或多个光电二极管 (Photodiode):

光子照射到 PN 结,产生电子-空穴对
在反偏电场作用下,载流子定向移动形成光电流
光电流大小与光照强度成正比
经跨阻放大器 (TIA) 和 ADC 转换后输出数字照度值

多通道设计¶

高端环境光传感器采用多通道设计:

通道	光谱范围	用途
可见光通道	400-700 nm	模拟人眼响应
红外通道	>700 nm	补偿红外光干扰
UV 通道	<400 nm	紫外线检测 (部分型号)
Flicker 通道	宽谱	检测人造光源频闪

Flicker 传感器

手机相机在人造光源下拍摄时可能出现频闪条纹。专用 Flicker 检测通道可识别 50 Hz (220V 市电) 或 60 Hz (110V 市电) 的光源频闪,自动调整相机曝光时间。

典型芯片¶

芯片型号	厂商	特点
TSL2591	AMS	高灵敏度,双通道 (可见光+红外)
VEML7700	Vishay	16-bit 分辨率,I2C 接口
TMD2772	AMS	集成环境光 + 接近传感器
BH1750FVI	ROHM	低成本,直接输出 lux 值

常见光照环境参考值¶

环境	照度 (lux)
星光	0.001
月光	0.1-1
暗室内	10-50
一般室内	100-500
阴天户外	1,000-10,000
晴天阴影	10,000-25,000
直射阳光	50,000-120,000

关键参数解析¶

光谱响应与人眼匹配¶

理想的环境光传感器应匹配 CIE 明视觉函数 \(V(\lambda)\) (峰值在 555 nm 绿光)。实际光电二极管的光谱响应往往偏向红外,因此需要:

IR 通道 测量纯红外分量
可见光通道 减去 IR 分量后近似人眼响应
公式: \(Lux_{corrected} = C_1 \times CH_0 - C_2 \times CH_1\) (\(CH_0\) 为全谱通道, \(CH_1\) 为 IR 通道)

动态范围¶

手机需要在星光 (0.001 lux) 到直射阳光 (120,000 lux) 的超宽范围内工作,动态范围跨越 8 个数量级。传感器通过可调积分时间和增益来覆盖:

积分时间	灵敏度	分辨率	适用场景
600 ms	最高	0.01 lux	星光/月光
100 ms	高	0.1 lux	暗室内
25 ms	中	1 lux	室内/阴天
2.8 ms	低	10 lux	强光户外

曝光值 (EV)¶

摄影中用 EV (Exposure Value) 表示光照等级,与 Lux 的关系:

\[EV = \log_2\left(\frac{E_v}{2.5}\right)\]

其中 \(E_v\) 为照度 (lux)。EV 每增加 1,光照翻倍。

应用实例¶

1. 自动亮度算法¶

import math

def auto_brightness(lux, min_brightness=10, max_brightness=255):
    """自动亮度算法：将环境光照度映射为屏幕亮度
    使用对数映射 (模拟人眼对光的对数响应)
    """
    if lux <= 0:
        return min_brightness
    # 对数映射: 0.1 lux → min, 100000 lux → max
    lux_min, lux_max = 0.1, 100000
    log_min, log_max = math.log10(lux_min), math.log10(lux_max)
    log_lux = math.log10(max(lux, lux_min))
    ratio = (log_lux - log_min) / (log_max - log_min)
    brightness = min_brightness + ratio * (max_brightness - min_brightness)
    return int(max(min_brightness, min(max_brightness, brightness)))

# 示例
for lux in [0.1, 10, 100, 1000, 10000, 100000]:
    print(f"  {lux:>8} lux → 亮度 {auto_brightness(lux):>3}/255")

2. 光照场景分类¶

import math

def lux_to_ev(lux):
    """光照度转曝光值 (EV)"""
    if lux <= 0:
        return -10
    return math.log2(lux / 2.5)

def classify_light_scene(lux):
    """根据光照度分类场景"""
    if lux < 1:       return "夜间/星光"
    elif lux < 50:     return "暗室内"
    elif lux < 500:    return "一般室内"
    elif lux < 10000:  return "阴天户外"
    elif lux < 50000:  return "晴天阴影"
    else:              return "直射阳光"

# 示例
for lux in [0.1, 30, 300, 5000, 30000, 80000]:
    ev = lux_to_ev(lux)
    scene = classify_light_scene(lux)
    print(f"  {lux:>7} lux → EV {ev:>5.1f} → {scene}")

3. 日光照变化曲线 (ASCII 可视化)¶

import math

def plot_daily_light_curve():
    """可视化一天 24 小时的光照变化曲线 (简化模型)"""
    print("  时间  照度(lux)  柱状图")
    print("  " + "-" * 45)
    for hour in range(24):
        # 简化日光模型: 正弦曲线, 6:00 日出, 18:00 日落
        if 6 <= hour <= 18:
            phase = (hour - 6) / 12 * math.pi
            lux = 50000 * math.sin(phase)    # 正午最高 50000 lux
        else:
            lux = 0.5                         # 夜间月光级别
        bar_len = int(math.log10(max(lux, 0.1) + 1) * 6)
        bar = '█' * bar_len
        print(f"  {hour:02d}:00  {lux:>8.0f}   {bar}")

plot_daily_light_curve()
